Le boîtier Mise en place des composants



Cette année, en MPS (méthodes et pratiques scientifiques) notre projet porte sur la fabrication d'un capteur de température et d'un enregistreur, pour pouvoir mesurer les températures à différents étages. Ces mesures permettront de mieux régler les radiateurs afin que la température soit homogène. Pour commencer, le choix du boîtier n'est pas anodin, en effet, nous avons opté pour prendre un boîtier pas trop grand dans le but de ne pas avoir d’espace inutilisé, et donc gaspillé. Le prix dépendant du volume de matière, nous avons fait des économies. Il fallait aussi choisir un format pas trop imposant puisqu'on devrait l'installer en hauteur dans les salles. Ensuite, le boîtier comporte plusieurs pièces : Tout d’abord le microprocesseur, la base de notre projet. Ensuite, il est relié à un petit boîtier contenant des piles, assurant son bon fonctionnement. Sur un côté, à l’extérieur, de notre boîtier nous avons placé la CTN (ou thermistance). Si cet élément n’a pas été intégré à l’intérieur de la boite, c’est pour ne pas fausser les mesures données puisque l’intérieur du boîtier va chauffer, pendant son fonctionnement. Aussi, nous avons opté de la situer sur un côté du boîtier et non sur le couvercle, car sinon ça n’aurait pas été pratique, il aurait fallu l’enlever à chaque ouverture du boîtier.

Photos

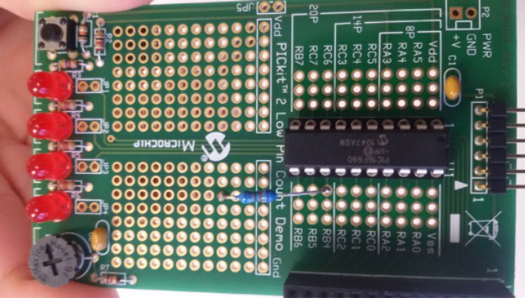

Au début de notre projet : le microprocesseur « nu »

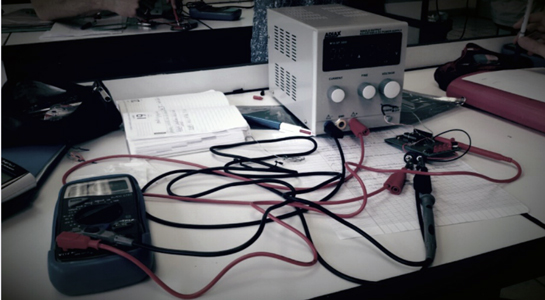

Test du microprocesseur ; prise de mesures.

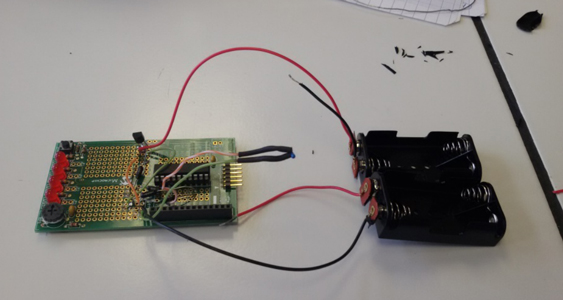

Microprocesseur rattaché au boîtier des piles.

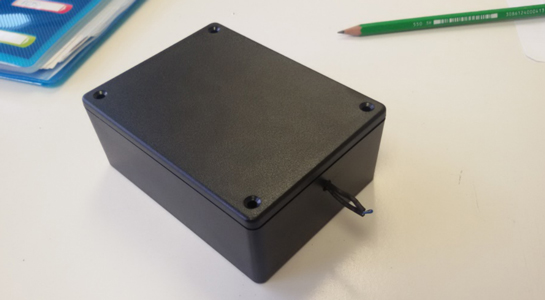

Boîtier fermé, CTN sortant.

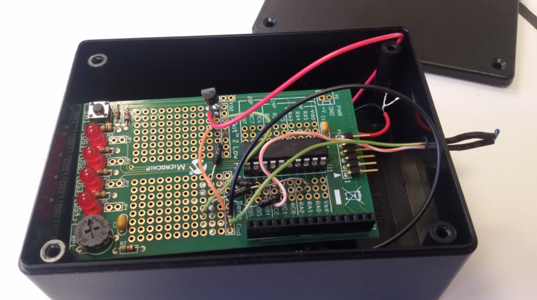

Boîtier ouvert, terminé, contenant : le microprocesseur, le petit boîtier avec les piles, et la CTN, sortant du boîtier final.
